特點與用途/Features & Applications
高度低，變形量小，外形尺寸小
不銹鋼材料
可定制、防護等級：IP67
適用于汽車壓裝、自動化組裝、3C產品測試、新能源產品組裝、醫療檢測、機器人領域，模具組裝及其他工業測試、測量及控制系統
動態響應頻率高

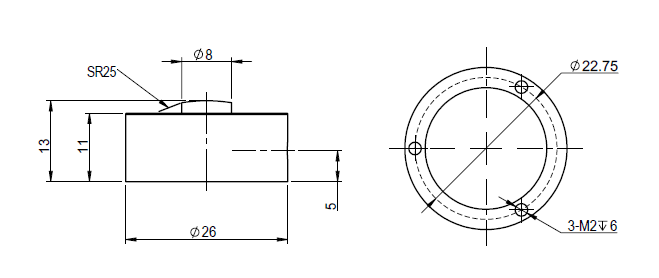

尺寸圖
受力圖
接線圖
技術參數
| 參數 |
Specifications |
技術指標/Technique |
| 額定容量 |
Capacity |
0.5,1,2, 5,10, 20kN |
| 輸出靈敏度 |
Rated output |
1.5±10%mV/V |
| 零點輸出 |
Zero balance |
±0.05 mV/V |
| 非線性 |
Non-linearity |
0.2%F.S. |
| 滯后 |
Hysteresis |
0.2%F.S. |
| 重復性 |
Repeatability |
0.1%F.S. |
| 溫度靈敏度漂移 |
Temp.effect on output |
0.05%F.S./10℃ |
| 零點溫度漂移 |
Temp.effect on zero |
0.05%F.S./10℃ |
| 輸入電阻 |
Input impedance |
700±10Ω |
| 輸出電阻 |
Output impedance |
700±10Ω |
| 絕緣電阻 |
Insulation |
≥5000MΩ/100VDC |
| 激勵電壓 |
Recommended excitation |
5~15V |
| 最大激勵電壓 |
Maximum excitation |
20V |
| 溫度補償范圍 |
Compensated temp range |
-10~60℃ |
| 工作溫度范圍 |
Operation temp range |
-20~80℃ |
| 安全超載 |
Safe overload |
150%F.S. |
| 極限超載 |
Ultimate overload |
200%F.S. |
| 電纜線尺寸 |
Cable size |
φ3×3000mm |
| TEDS可選 |
