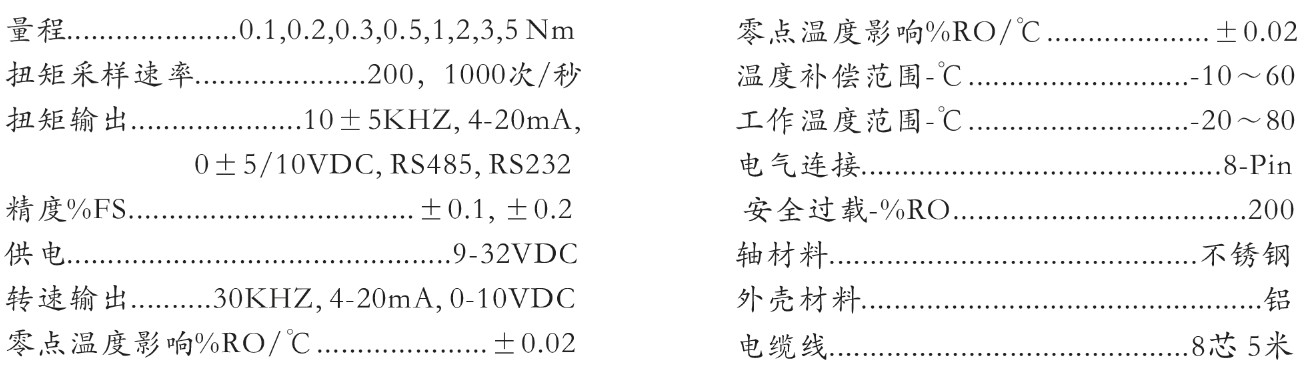

| 非接觸式，結構小巧，緊湊 | 量程0.1-5Nm |
| 不銹鋼軸 | 最高轉速8000RPM |
| 在線咨詢 | 產品圖紙 |

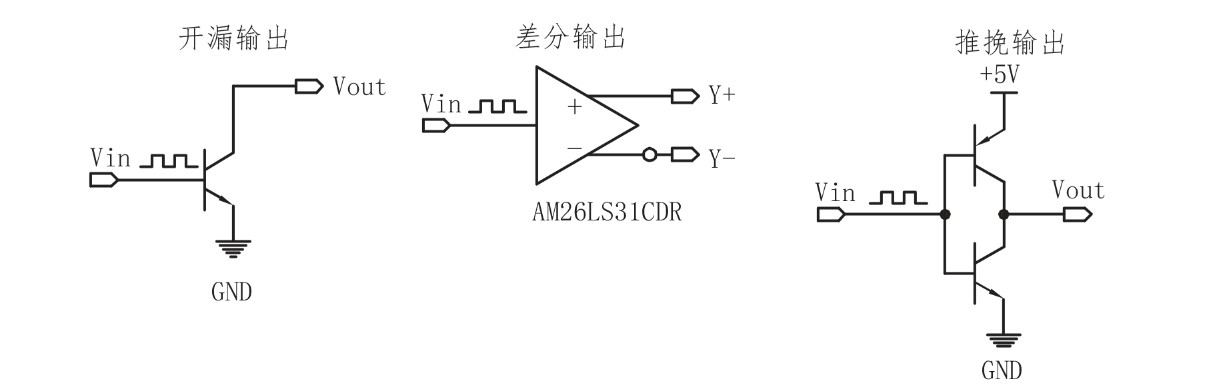

| 輸出方式 | 描述 | |
| 信號 | 脈沖開漏 | NPN開涌,用戶需接上拉電阻R才有脈沖輸出,輸出5V，R為330 Ω-1kΩ,輸出12V,R為2k Ω-4.7kΩ,輸出12V,R為10k Ω-20kΩ。 |
| 扭矩默認10±5KHz,轉速默認0-30KHz(60脈沖,1KHz對應1000RPM) | ||
| 有特殊脈沖頻率輸出,訂貨時說明。 | ||
| 脈沖推挽 | 高電平默認+5V（也支持+12V）,訂貨時說明 | |
| 扭矩默認10±5KHz,轉速默認0-30KHz(60脈沖,1KHz對應1000RPM) | ||
| 有特殊脈沖頻率輸出,訂貨時說明。 | ||
| 脈沖差分 | 差分輸出芯片AM26LS31,推薦接收芯片AM26LS32,也可直接驅動光耦 | |
| 扭矩默認10±5KHz,轉速默認0-30KHz(60脈沖,1KHz對應1000RPM) | ||
| 有特殊脈沖頻率輸出,訂貨時說明。 | ||
| 電壓輸出 | 滿量程支持0±1 0DCV,在滿量程范圍內,用戶任意規定輸出范圍 | |
| 扭矩默認0±1 0DCV,轉速默認0-10DCV。 | ||
| 電流輸出 | 滿量程支持0-20mA,在滿量程范圍內,用戶任意規定輸出范圍 | |
| 扭矩默認4-12-20mA,轉速默認4-20mA。 | ||
| 通信 | RS485 | 通信速度支持:115200,57600,38400,19200,9600,4800,2400 默認115200。 |
| RS232 | 通信速度支持:115200,57600,38400,19200,9600,4800,2400 默認115200。 |
|
| CAN | 通信速度支持:1M,500K,250K,100K,50K,10K,1K,默認1M。 | |
| 電源默認24DCV ,12DCV供電訂貨時說明, 24DCV供電Max.150mA, 12DCV供電 Max.300mA 。 | ||
| 8芯電氣連接(輸出信號和通信并存） | |||||||||||||||||||||||
| 電源 | Pin5 | 紅 | 電源Vin+ | ||||||||||||||||||||
| Pin6 | 黑 | 電源Vin- | |||||||||||||||||||||
| 信號 | 脈沖/電流/電壓 | 差分 | |||||||||||||||||||||
| Pin3 | 綠 | 扭矩 | 扭矩A+ | ||||||||||||||||||||
| Pin4 | 黃 | 轉速 | 轉速B+ | ||||||||||||||||||||
| Pin1 | 白 | 信號-(GND) | 扭矩A- | ||||||||||||||||||||
| Pin2 | 監 | 無(或空) | 轉速B- | ||||||||||||||||||||
| 通信 | RS485 | RS232 | CAN | ||||||||||||||||||||
| Pin7 | 棕 | A+ | TxD | H+ | |||||||||||||||||||
| Pin8 | 灰 | B- | RxD | L- | |||||||||||||||||||
| 信號-（公共墻）必須使用白色GND,不能使用輸入電源-。 | |||||||||||||||||||||||
| Vin-與Gnd不是等電平,有電壓差值。 | |||||||||||||||||||||||
